一、系統概述
1.1遠程抄表及預付費管理系統
系統是以計算機技術為核心，集成了電子技術、自動控制、信息采集與傳輸等技術的綜合管理應用平臺。其基本原理是通過能耗數據采集器采集每個計量設備的使用情況，通過RS485總線方式將采集到的數據傳輸到計算機中心系統，經過軟件系統分析計算得出每個用戶所消耗的能量和應該繳納的費用。
1.2中央空調計費系統
系統是通過中央工作站運行的軟件對數據進行管理，實現數據的自動采集，費用結算、欠費關斷、數據分析、控制管理等功能。系統以用戶使用空調的有效當重時間或熱量為依據進行收費，實現“多用多出，少用少出”的收費模式，達到用戶、管理部門的雙贏。
能量計量型:
能量型計費系統通過測量流過用戶端的冷水（或熱水）溫度和流量來計算用戶所消耗的能量。在用戶的進水管上安裝一臺冷熱量表，在進回水管道上個安裝一個溫度傳感器。通過計量流經的冷凍水（或熱水）流量的大小（即流速與管道大小），以及進水、回水的溫差來計量能量的損耗，上位機監控系統根據能量消耗進行計費。
時間計費型：
時間型計費系統是基于中央空調計算機監控系統的開發及應用，結合了監控系統的監測及控制優勢，更大程度上滿足用戶對中央空調系統的節能需求；計算并監測，真正意義上實現業務管理的智能化。該系統的特點是按使用時間計費，能夠實現實時監測，遠程控制，節能預編程等。具有靈活性，易用性，安全性和豐富的報表功能，滿足了現代業務管理的需求。該系統主要針對風機盤管計量點比較多的建筑物。
1.3多聯機空調集中監控系統
系統會在每臺室外機上加裝一個電表，通過自身抄表系統采集室外機的消耗電量，與此同時，系統會通過空調自身的通訊總線，采集空調室內機的運行信息。系統根據空調每臺室內機的運行信息，將該制冷系統的室外機消耗電量分攤給每臺室內機，然后以用戶為單位將電量進行統計，形成報表和使用明細。提供一種劃分室內機分攤室外機耗電量的標準，并不是直接計量各個空調機的耗電量數值。為了有充分的收費依據，系統會統計用戶的開、關機時間以及有效的累計運行時間（實際獲得制冷制 熱量的時間）。
二、設計原則
完整性：充分整合各個智能化子系統，形成完整、獨立的節能管理系統；
參與性：根據不能使用情況，讓實際用能者參與節能管理，提升管理效率；
可靠性：采用工業化主機設計，專機專用，提高系統可靠性和穩定性；
實用性：以實際應用為目標，充分根據管理人員情況進行人性化應用界面設計，提升可操作性和實用性；
網絡化：充分利用互聯網技術，分戶計量設備作為網絡節點，即可獨立運行，也可網絡化集中監控；
B/S結構：中心平臺采用B/S結構，實現多管理用戶同時登陸web監測、瀏覽系統運行情況。

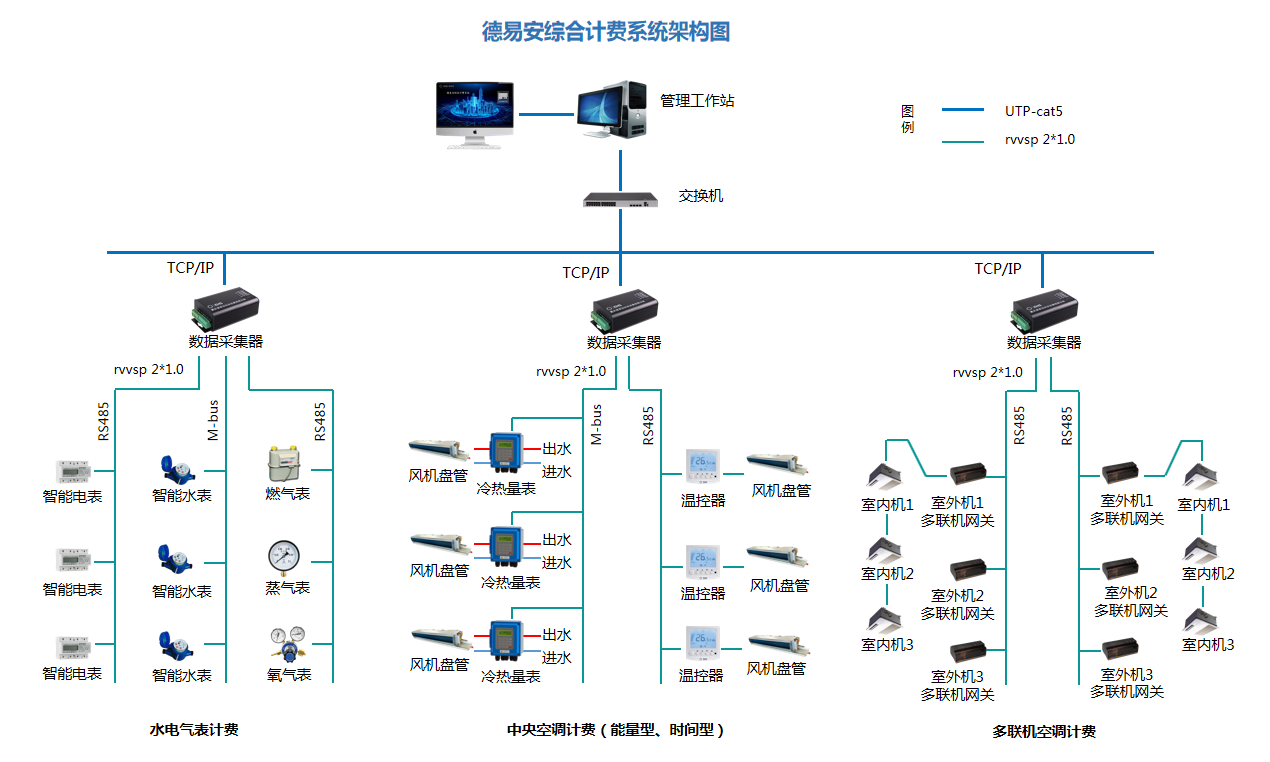

三、系統架構

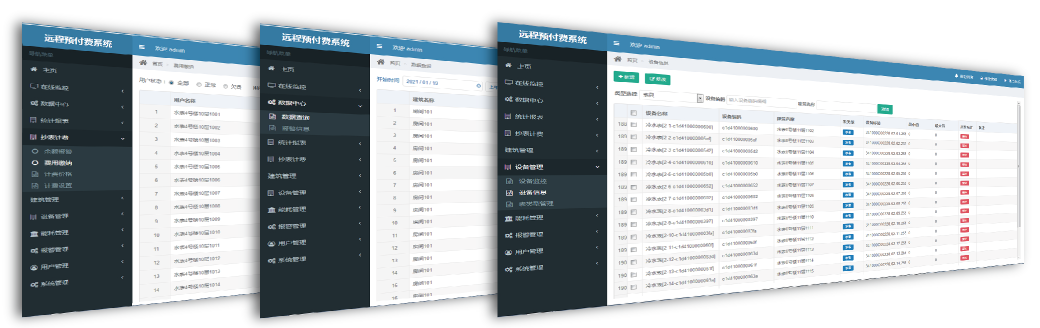

四、系統界面
五、主要產品介紹
5.1能耗數據采集器
DED-BA-E7101能耗數據采集器采用嵌入式系統設計，滿足《國家機關辦公建筑和大型公共建筑能耗監測系統技術導則》規定的技術條件，可以作為能耗儀表的信息采集和管理設備，直接連接能耗數據服務器，構成能耗監測系統。
5.1.1產品特點
l支持多個通訊協議：DL/T645-1997、DL/T645-2007、CJ/T188-2004、GB/T19582-2008等；
l總線支持豐富：支持RS485、M-Bus，LAN等網絡接口；
l配置維護方便：可以使用LAN接口進行本地或遠程配置；
l完全按照國家技術導則進行設計研發，支持數據加密，斷點續傳，已在國內多個項目廣泛應用。
5.2溫控器
DED-WK-E7303 中央空調溫控器采用通訊協議進行聯網控制，實現對空調末端優化節能管理。聯網型溫控器采用大屏液晶背光顯示，內置優化標準控制邏輯，標準86盒安裝尺寸。
適用于二管制風機盤管/四管制風機盤管/3+1管制風機盤管/二管制風機盤管+二管制地暖。
5.2.1產品特點
l可實現各類基本風機盤管、地暖等設施自動控制及聯網管理；
l標準大屏溫控器聯網顯示；
l可根據實際需求定制不同系列產品，滿足個性化需求。
5.3智能電表
計量功能：應具有監測三相電流及有功功率和計量三相有功電度功能。
通信接口：應具有數據遠傳功能，具有符合行業標準的物理接口。
通信協議：應采用標準開放協議或符合《多功能電能表通信規約》DL/T645中的有關規定。
計量精度：應不低于1.0級。
5.4智能水表
計量功能：應具有監測和計量累計流量功能。
通信接口：應具有數據遠傳功能，具有符合行業標準的物理接口M-BUS。
通信協議：應采用 CJ/T188-2004協議或相關行業標準協議。
計量精度：應不低于2.5級。
其他性能參數：應符合《封閉滿管道中水流量的測量飲用冷水水表與熱水水表》（GB/T778）的規定。
